鼎达将钢柱 / 横钢梁,接头和壁锚组成一个模块化系统-StiFlex。StiFlex宜用于内外砖墙或砌块墙。
StiFlex纯属钢制;容易安装。同时,它为建筑工程带来许多便利,不但省时还可减少人力,绝对是代替传统的混泥土柱的最佳选择。

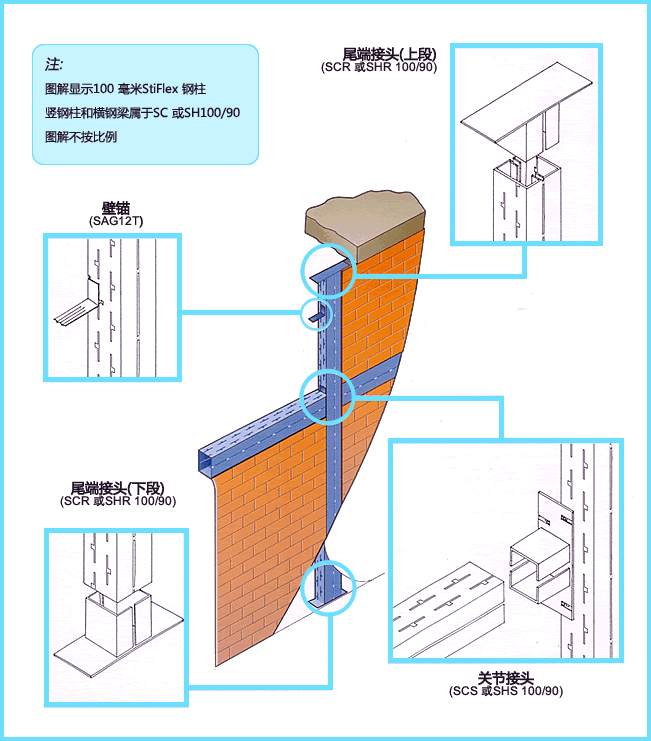

解剖StiFlex™钢柱
![](pictures/stiflex_anatomy.gif)
优势
StiFlex将弯铁工,木匠,混凝土工和泥水匠的工作结为一体。StiFlex只需泥水匠,为建筑工作提高效率。
StiFlex只需两人就能竖起、无需使用起重机。
StiFlex钢柱不但提供防腐保护,同时也通过新加坡生产力与标准局的测试以取得两小时的防火。相关测试报告可向我们索取。
StiFlex使用了简单滑动式设计来固定壁锚。同时,连接套管的工差能让StiFlex钢柱/横钢梁的长度取得伸缩性的调整。这些设计免去了使用螺栓和螺母,也无需焊接的过程。
StiFlex通过隔音测试,防止声音传输损耗的效果优于传统的混泥土柱。相关测试报告可向我们索取
StiFlex钢柱一安装妥当后就能马上砌墙,因而省时,加快工程的进度
StiFlex钢柱已经过聚积湿气和传热的测试。结果与混凝土柱相比下较有利。如相关测试报告可向我们索取。
StiFlex标准规格
产品代码 |
墙宽(毫米) |
说明 |
SC100/90
SC125/100
SC125/150A
SC200/150 |
100
100 / 150
100 / 150
200 |
用于竖钢柱 / 横钢梁。 |
SCR100/90
SCR125/100
SCR125/150
SCR200/150 |
100
100 / 150
100 / 150
200 |
用于竖钢柱 / 横钢梁和混凝土之间的尾端接头。 |
SCS100/90
SCS125/100
SCS125/150
SCS200/150 |
100
100 / 150
100 / 150
200 |
连接横钢梁和竖钢柱的关节接头。 |
SAG12T |
100
/ 200 |
长120毫米的壁锚用于在竖钢柱的任何位置上与砖墙 / 砌块墙连接。 |
SAG20TA |
100
/ 200 |
长200毫米的壁锚用于在竖钢柱的任何位置上与砖墙 / 砌块墙连接。 |
SAG12R |
100
/ 200 |
长120毫米的壁锚用于在混凝土之间的尾端接头与砖墙 / 砌块墙连接。 |
SAG20RTA |
100
/ 200 |
长200毫米的壁锚用于在混凝土之间的尾端接头与砖墙 / 砌块墙连接。 |
基本上以上所显示的产品代码是可供应的StiFlex系列
SC,SCR,SCS : 代表粉末涂层钢铁完成面
SAG : 代表预镀锌钢铁
注意:如有所需可供热浸镀锌钢铁完成面

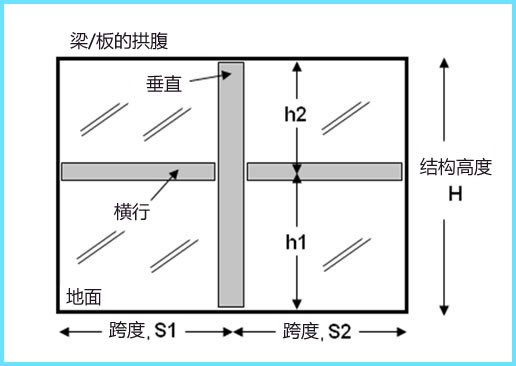

提供以下详情以便我们提出相关的建议:
a) 墙的厚度
b) 墙的高度(结构高度)H
c) 竖钢柱的间距, S1 & S2
d) 横钢梁的程度 h1 & h2
梁/板的拱腹
e) 外或内墙
![](pictures/pix_proposal1.jpg)

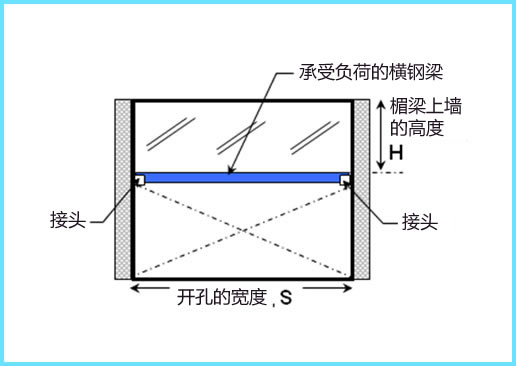

a) 墙的厚度
b) 墙的类型 (举例: 粘土砖墙,轻型块墙,等)
c) 楣梁上墙的高度H
d) 开孔的宽度S
e) 连接混凝土柱或竖钢柱的接头
f) 外或内墙
![](pictures/pix_proposal2.jpg)
关于安装StiFlex钢柱
1. |
每根竖钢柱的长度可比开孔的高度短至250毫米。 |
2. |
每个横行补强的长度应为:
- 在非承受负荷的状况下,不超过250毫米少于竖钢柱与 / 或柱的跨间距离(跨度),而;
- 在承受负荷的状况下,不超过20毫米少于竖钢柱与 / 或柱的开孔宽度。
|
3. |
如有需要,当场可使用角磨机来缩短钢柱的长度。 |
4. |
SCR尾端接头应用两个固件固定 (直径3.8毫米,贯穿25毫米,驱动粉末后) 在板的每一面,并且每根钉应当相隔至少75毫米。每个扣件也必须离最靠近混凝土边缘至少75毫米。每个接头应有四个固件。 |
安装程序
|
|

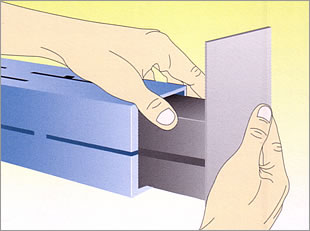

将上和下段的尾端接头插入钢柱的两端,再将钢柱举起放置于预定的垂直位置。 |

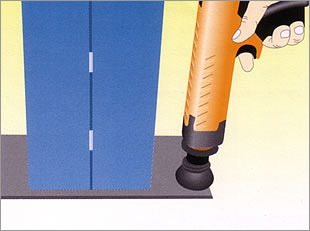

将两个钉紧固件 (3.8毫米直径,25毫米渗透)穿透每一侧的下端接头钢板,将钢柱锁定于正确的位置。检查垂直度后,将上端接头往外滑动直到它触及门檐板。以同样的方式固定下端的尾端接头后,并可开始砌砖。 |
|
|

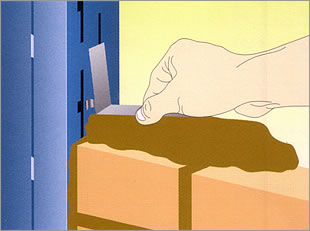

将壁锚插入钢柱上的滑动插槽,再牢牢嵌入砂浆中。每隔3或4层的砖就需用上壁锚(最大间距400毫米)。 |
在装上横钢梁前,在最后一层砖上空出尾端的两块砖。在砖上涂上砂浆。将关节接头托架插入钢梁两端。 |
|
|

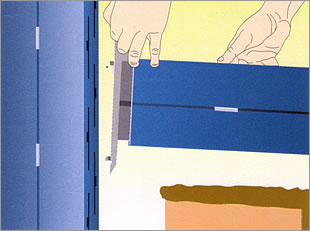

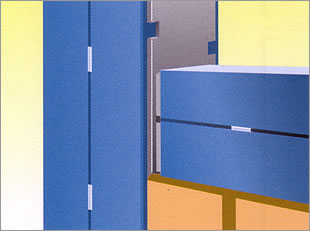

将关节接头托架滑入竖钢柱上的插槽,以连接横钢梁和竖钢柱。接头托架可随意地滑动,使得安装的过程更为简略。 |

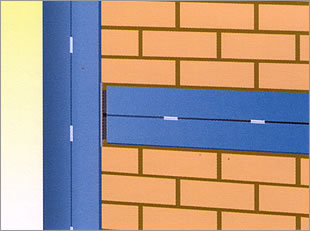

将尾端和其余的砖块砌上,再抹灰。可选择使用鼎达所销售的钢铁片(ML263)来协助于抹灰的过程。 |

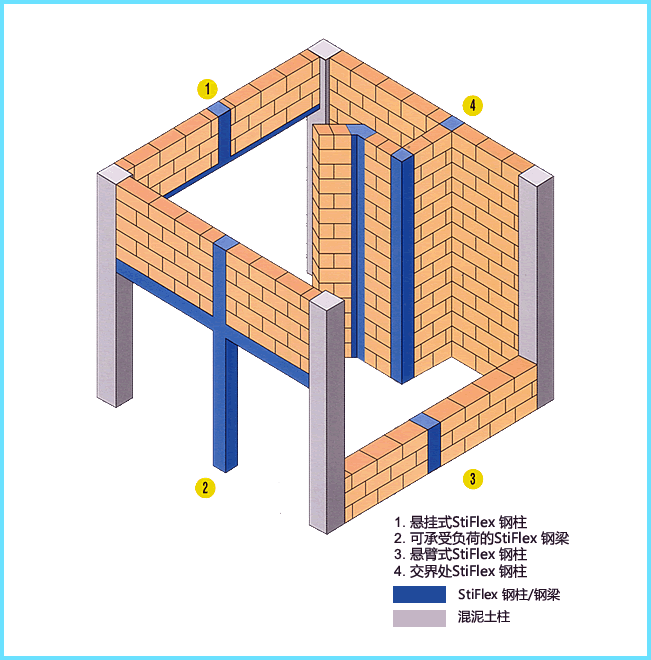

StiFlex钢柱也可在其他情况下使用:
![](pictures/stiflex_otheruses.gif)
